ZenoTOF 7600システム

Be Extraordinary


2021 Analytical Scientist Innovation Awards受賞　SCIEX ZenoTOF 7600システム
分析科学分野の革新技術で世界のトップランクに（認定）
詳しくはこちら ＞

革新的な独自技術、Zeno trap pulsingと運動エネルギー調整可能なEAD(Electron Activated Dissociation:電子励起解離)により、定性能力/定量能力が飛躍的に向上しました。これまで解析が困難であった有機化合物に対して全く新しい構造情報をもたらします。

ZenoTOF 7600システムを使用した文献をみる ＞

Zeno SWATH DIA

ZenoTOF 7600システム

お問い合わせ

Please enter your last name
Please enter a valid email address
Please select a country
Please enter your first name
Please enter your company name
Please choose your area of interest
Please choose your area of interest

ご入力いただいた情報を送信することにより、お客様は、SCIEXがプライバシーポリシーに従ってお客様の個人情報を利用することに同意するものとします。
＊今後送られる情報について、いつでも受信を止めることができます。

ZenoTOF 7600 System
Request Info
Overview

ZenoTOFによる技術革新

Zeno TrapとEADフラグメンテーションテクノロジーの組み合わせにより、よりよい情報に基づいた意思判断を迅速に下すことができます。

1回の測定で最大20倍ものイオンを検出。調整可能なフラグメンテーションテクノロジーにより、あらゆる化合物について新しい視点での解析を可能にします。

ZenoTOFはフラグメンテーションの技術革新である
ベルギー　ゲント大学 Maarten Dhaenens氏
Features

ZenoTOFの技術革新が今ここに…

Zeno TrapとEAD：比類のないMS/MS感度と革新的技術であるフラグメンテーションテクノロジーとの強力な組み合わせを実現しました。これにより、以下に必要なMS/MSスペクトルの取得が行えます。

  • 翻訳後修飾など高分子の特性解析
  • 低分子および脂質の位置異性体の解明
  • 比類なきスピードと感度でのProteinIDと定量
Overcome QTOF MS/MS duty cycle deficiencies

QTOF MS/MSのDuty cycleの課題を克服

  • 90%超のイオンをTOFに注入
  • Zeno trap pulsingによる5～20倍の感度向上
  • 高感度定性/定量が可
Tunable fragmentation of all molecule types

Electron Activated Dissociation（EAD）・制御

あらゆる分子に対して電子を用いた解離を適用可能
MS/MS scan rates of up to 133Hz

MS/MSスキャン速度が最大133 Hzに

DDAおよびHigh resolution MRM（MRMRHR）の改善

EAD

Electron activated dissociation (EAD)

フラグメンテーションテクノロジーの技術革新

EADにより電子の運動エネルギーを調節可能となり、低分子から高分子まで広範な化合物に対して適用可能。あらゆる種類の分子への実用性が広がります。

EAD 5ev EAD 7ev EAD 9ev

生体分子解析

タンパク質ベースの製剤には、さまざまな種類の各種構造があり、その修飾は複雑で不均一なマトリクス中に存在します。

生体分子の構造を決定するためにCIDが広く用いられてきましたが、完全な特性解析を行うには、消化などサンプル処理を追加しないと困難な場合もあります。

エネルギーの低いEADフラグメンテーションにより、トップダウンアプローチによるインタクトレベルの特性評価が可能となり、構造上重要な特性を迅速に特定・確認することができます。

テクニカルノート：定量・定性能力を兼ね備えたZenoTOF Open link

翻訳後修飾

EADを高い運動エネルギーに合わせて調整することで、ホスホペプチドや糖ペプチドなどの翻訳後修飾されたペプチドをフラグメント化でき、加えて翻訳後修飾の同定と局在位置のいずれにも重要なMS/MS情報が保持されます。他の電子を用いたフラグメンテーションテクノロジーと違い、スキャンスピードは高速のまま、再現性の高い一貫性のある分析が可能です。

EADセルによって、生体分子の特性解析に新たな考察を得られます。EAD、すなわち大きな多価イオンのフラグメンテーションによって、示差的なCおよびZ系列イオンが生成され、重要な洞察が得られます。

テクニカルノート：タンパク質製剤の包括的糖ペプチド分析のためのElectron Activated Dissociation（EAD）による新規アプローチ Open link テクニカルノート：特に不安定な翻訳後修飾を維持するために調整可能なElectron Activated Dissociation（EAD）MS/MS Open link

低分子

低分子のCIDフラグメンテーションによって得られるMS/MS情報には限界があり、また、非特異的である場合もあることから、定量的アッセイの開発において同定に課題を残したり、特異性に欠けたりしました。

エネルギーの高いEADフラグメンテーションにより、内因性代謝物や薬物代謝物などの低分子について特異度の高いMS/MS情報が得られるようになりました。その結果、信頼性が高く、明白な同定と特異度の高いMS/MSベースの定量ができるようになりました。

テクニカルノート：電気活性化解離（EAD）を用いた単回実験による脂質構造の完全解明 Open link

Zeno Trap

高分解能質量分析における感度向上

Zeno trap技術により、TOFアクセラレーター上に高m/z~低m/zのイオンが集められ、パルス化されることにより、検出できるイオン量が最大20倍になります

その結果、これまで検出できなかった濃度の低い化合物までMS/MSスペクトルを取得可能。定量感度だけでなく、定性感度も新たなレベルに導きます。

Zeno trap OFF

Zeno trap ON

スライダーを使用して、Zeno trap pulsingの効果をご覧ください。

Benefits

貴重な定量データ

Zeno DDA EAD/ CID

Zeno DDA EAD/CID

新しい展望と確実性

SWATH Acquisition

SWATHワークフロー

貴重なデータをより深く探る

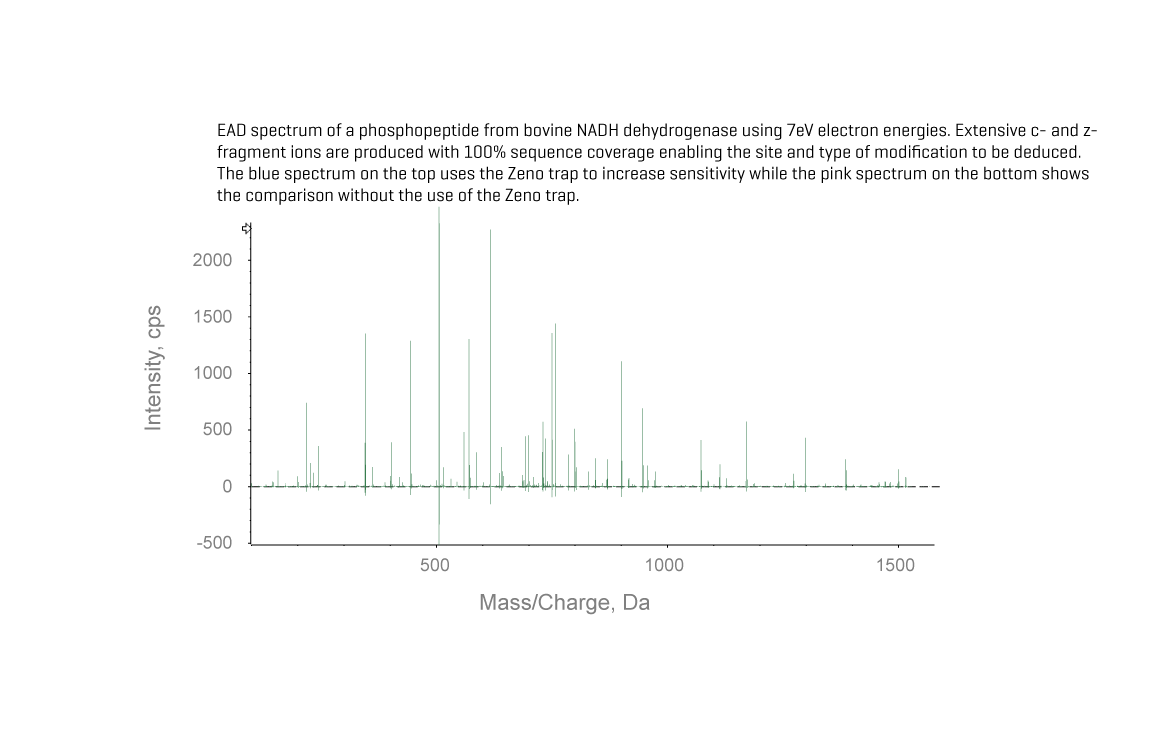

Zeno MRMHR

Zeno MRMHR

高感度、高特異性

Zenoによって可能になった新しいデータ領域

• Zeno DDA (CID/EAD)

EADテクノロジーによって電子エネルギーの微調整が可能となり、高分子、ペプチド、脂質および低分子に適用可能な複数のフラグメンテーションメカニズムが入手できます。

  • Zeno MS/MSにより同定できるタンパク質が40%増加
  • 1回の測定で脂質の特性解析
  • 分析対象が包括的であり、1回の測定で糖鎖の位置確認可能

•SWATHワークフロー

SWATHワークフローは、サンプル中のすべての検出可能な成分の包括的な定量を実現するデータ非依存型取得（DIA）技術です。

  • スループットのより高いプロテオミクスのためのSWATHワークフロー

• Zeno MRMHR

必要に応じて使用可能なZeno trap pulsingは、低m/zのイオンと高m/zのイオンを同じタイミングに揃えてアクセラレートする能力があり、精密質量測定で達成可能な定量限界をぬりかえます。

  • Zeno MRMHRにより新しいレベルの感度の時代へ

A new data landscape enabled by Zeno

The System

ZenoTOF 7600について

H: 112cm W: 67cm L: 142cm
External Internal
The system exterior
ION Sources
System - Exterior USP (ION)

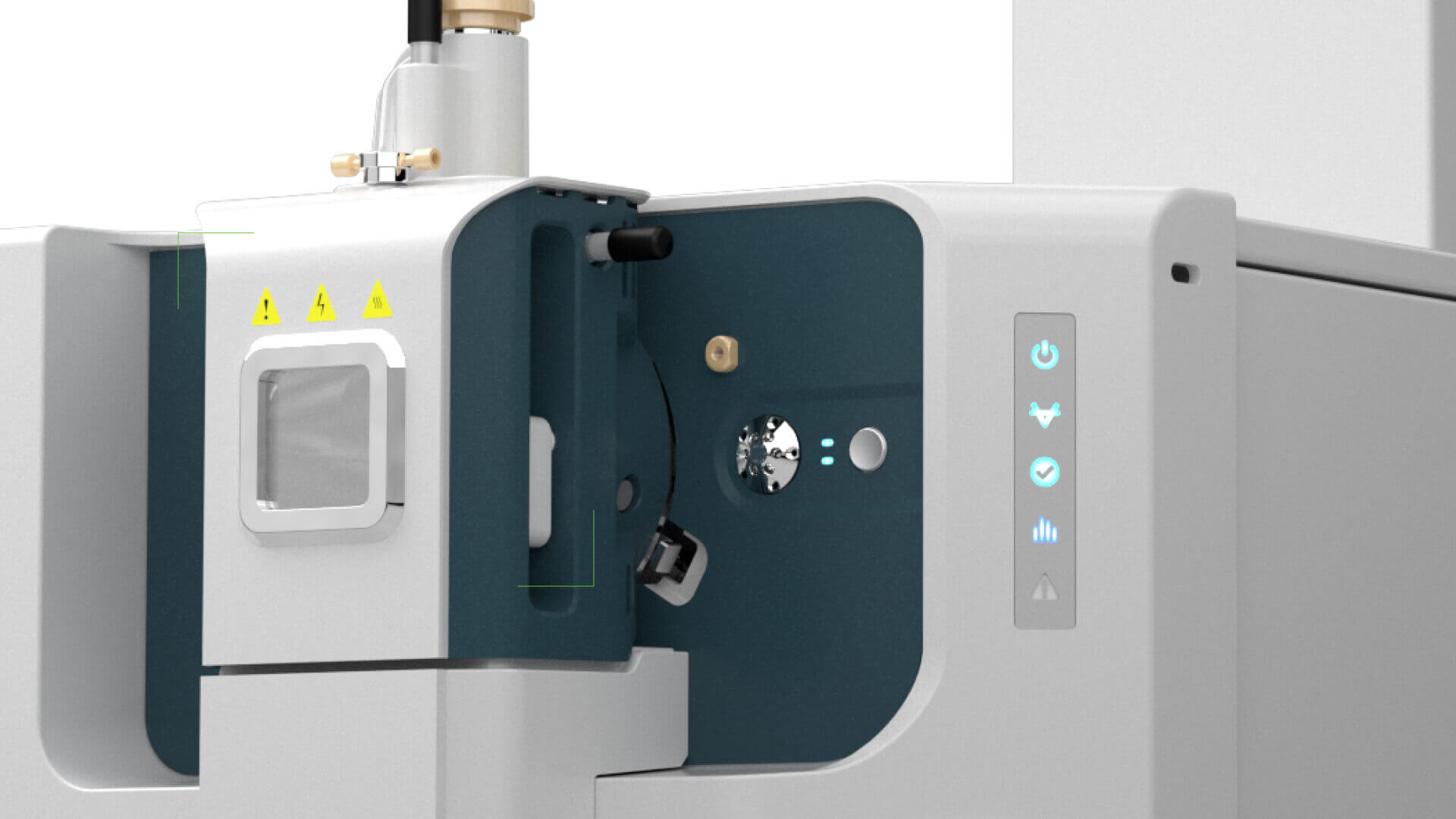

Ion Sources

Advanced source designs that limit contamination for maximized uptimes with enhanced usability features from a simplified engineering design built from the legacy of the Turbo V source. Coupled with the calibration delivery system for fast, automated calibrations across the flow rate ranges.

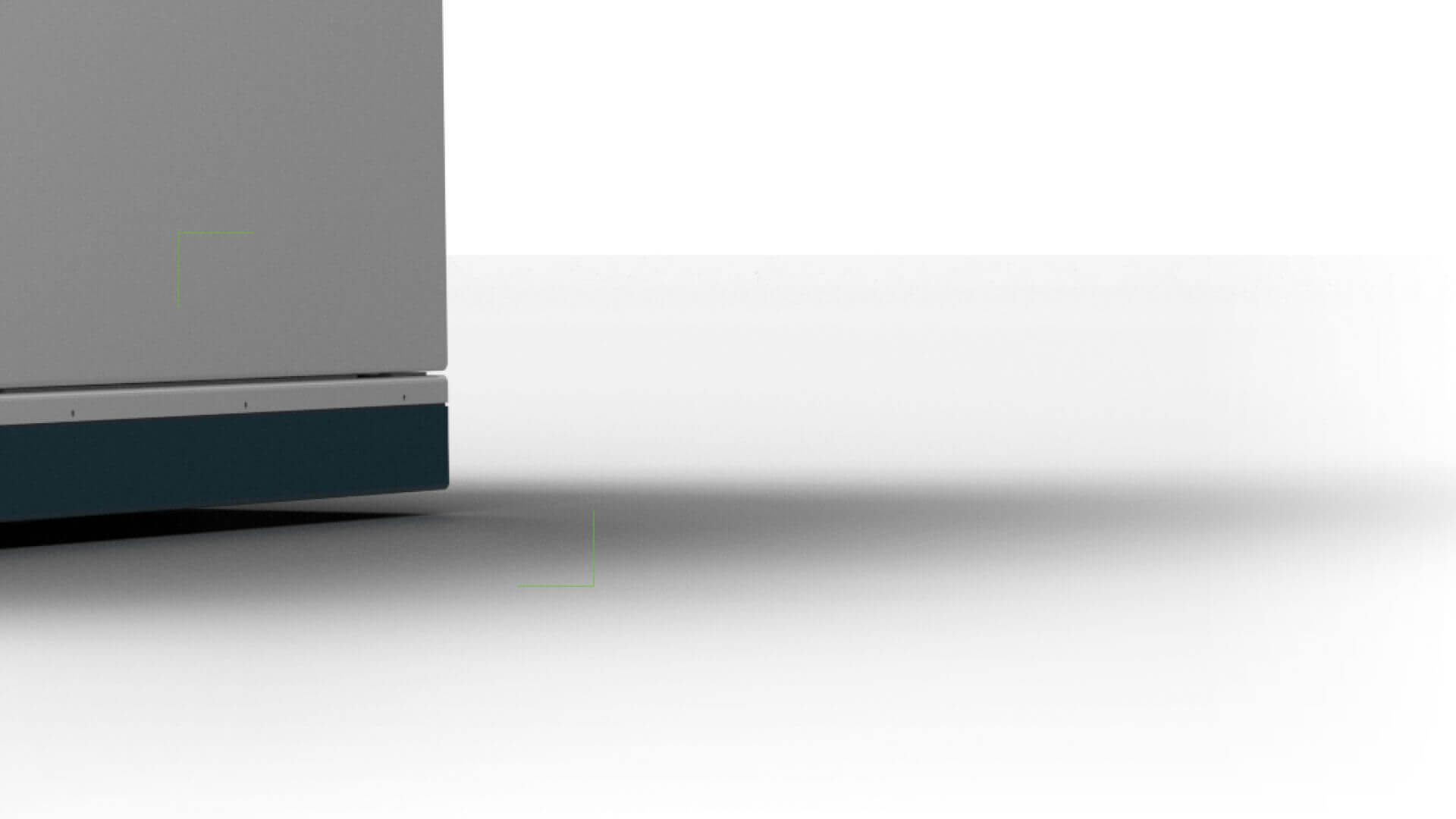

Footprint
System - Exterior USP (Footprint)

Footprint

Reliable and robust accurate mass benchtop MS system. Requiring very little lab space, occupying occupies less lab space than any other HRMS on the market today.

H: 112cm W: 67cm W: 142cm
Software
System - Exterior USP (Software)

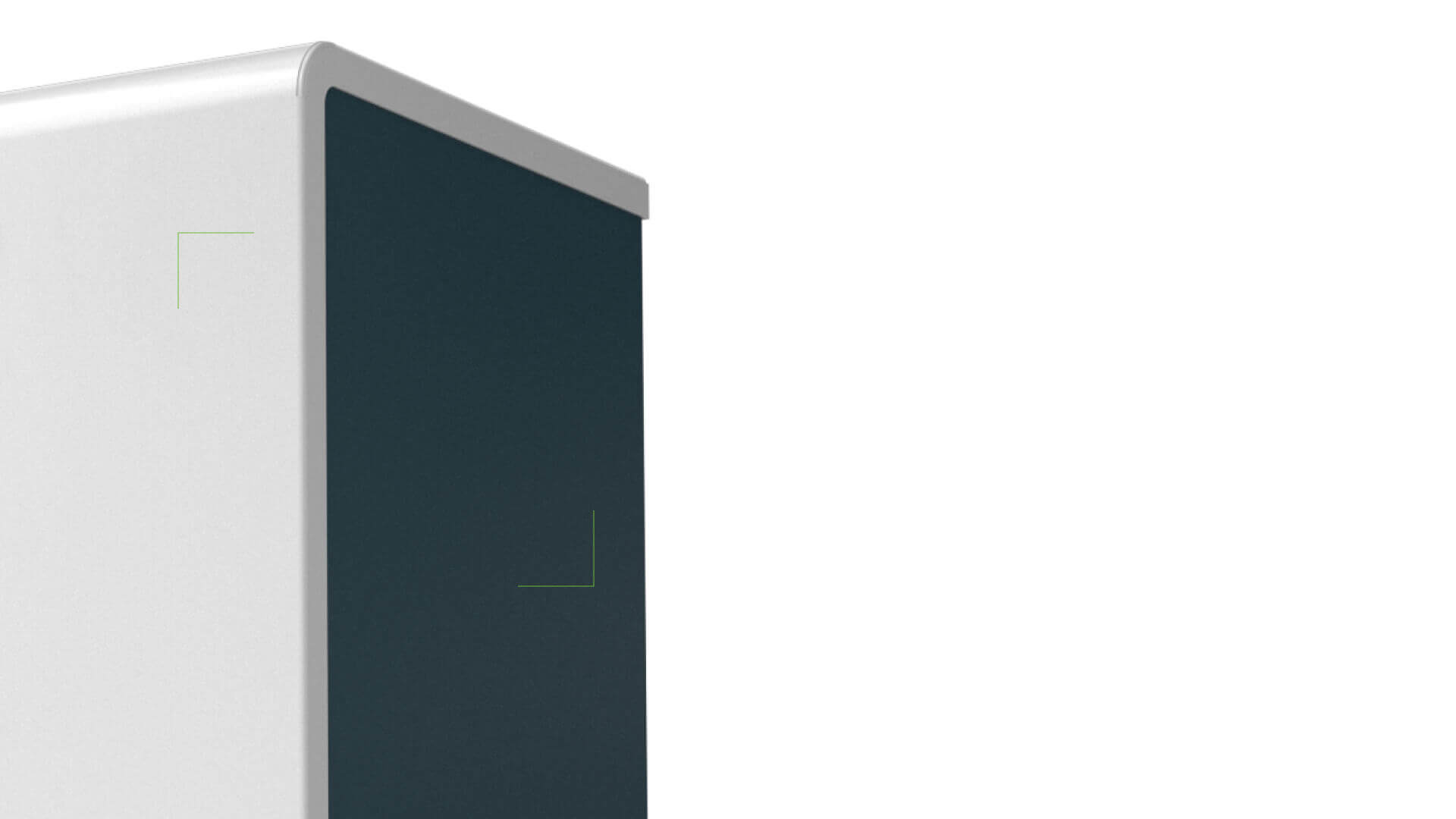

Software

Powered by SCIEX OS mass spectrometry software, intuitive algorithms and automation enable you to make informed decisions quickly. Transform your LC-MS/MS workflows with remarkable quantitative usability, efficiency, and integrity that streamlines your entire lab.

SCIEX OS software OneOmics suite Molecule Profiler
ION Path
System - Exterior USP (ION)

Ion Path

Designed to be powerful and versatile delivering enhanced performance for qualitative and quantitative workflows.

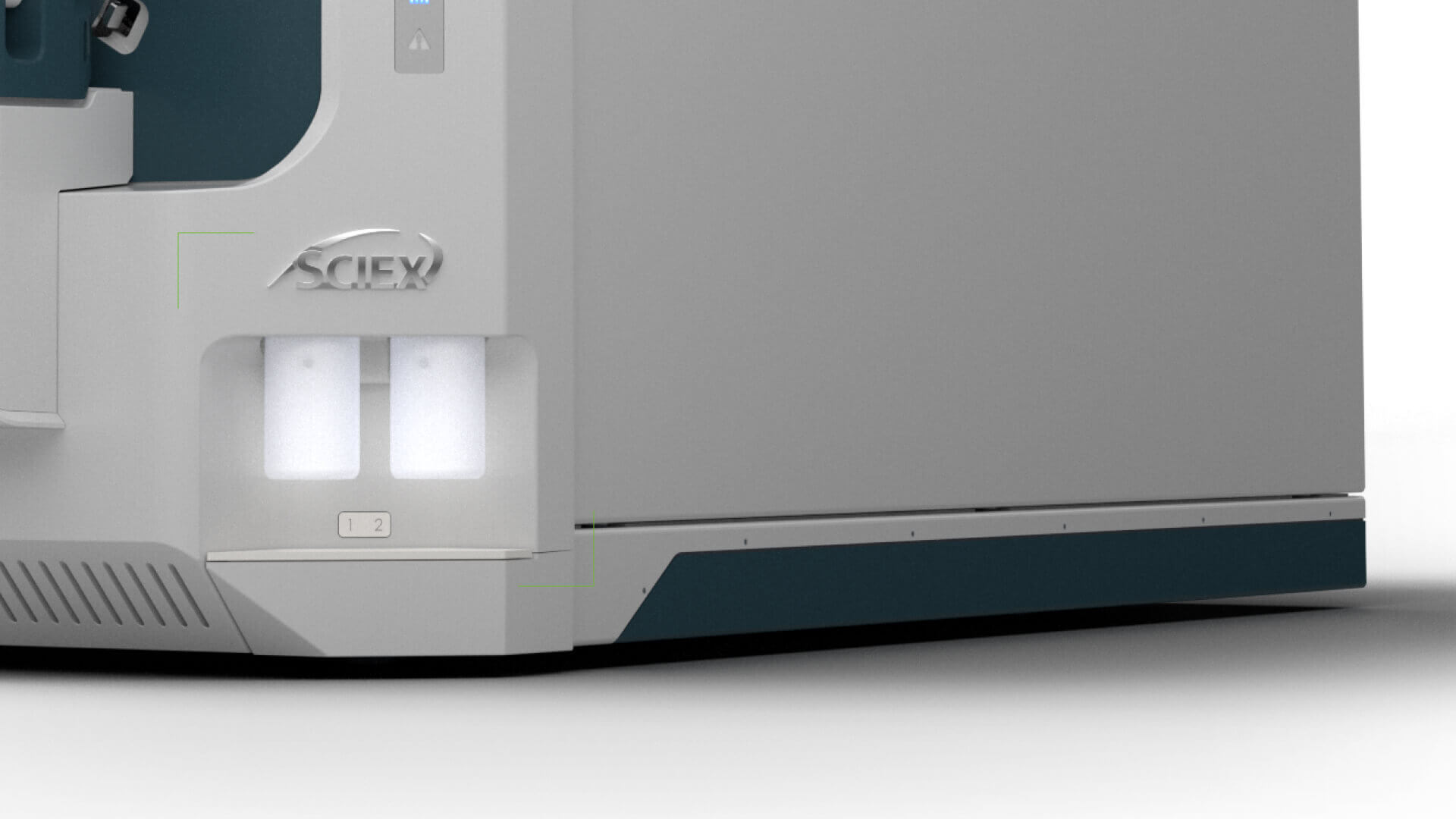

Calibration delivery system
System - Exterior USP (ION)

Calibration delivery system

Designed with a new calibration solution that automates mass calibration, and ensures mass accuracy of the system is maintained throughout acquisition.

Order Calibration Standards Order Calibration Standards

Ion Sources

Advanced source designs that limit contamination for maximized uptimes with enhanced usability features from a simplified engineering design built from the legacy of the Turbo V source. Coupled with the calibration delivery system for fast, automated calibrations across the flow rate ranges.

Footprint

Reliable and robust accurate mass benchtop MS system. Requiring very little lab space, occupying occupies less lab space than any other HRMS on the market today.

H: 112cm D: 142cm W: 67cm

Software

Powered by SCIEX OS mass spectrometry software, intuitive algorithms and automation enable you to make informed decisions quickly. Transform your LC-MS/MS workflows with remarkable quantitative usability, efficiency, and integrity that streamlines your entire lab.

SCIEX OS Software OneOmics Suite Molecule Profiler

Ion Path

Designed to be powerful and versatile delivering enhanced performance for qualitative and quantitative workflows.

Calibration delivery system

Designed with a new calibration solution that automates mass calibration, and ensures mass accuracy of the system is maintained throughout acquisition.

Order Calibration Standards Order Calibration Standards
The System Exterior
Zoom in
Zoom out

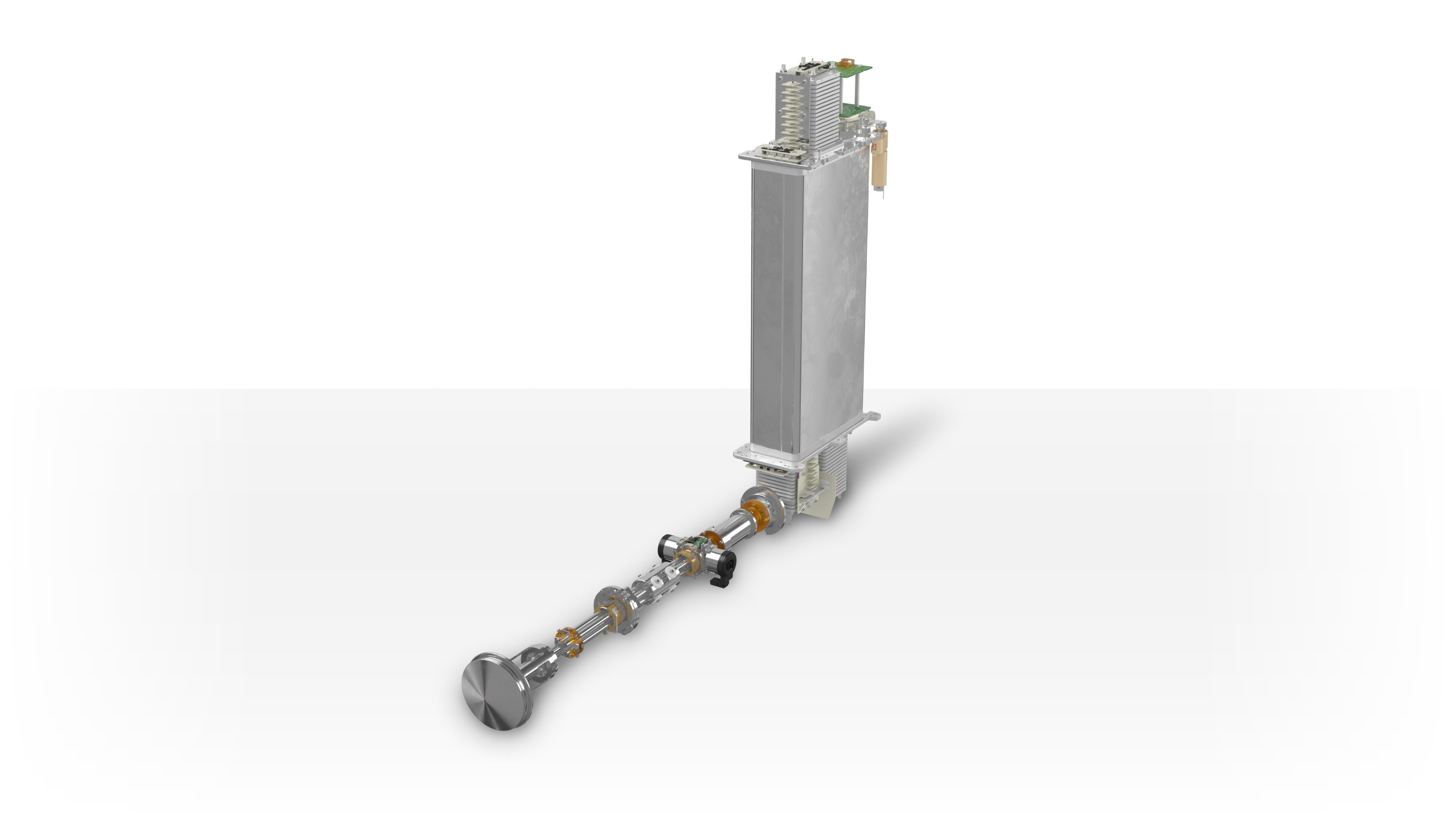

The System interior
EAD cell
System - Interior USP (EAD Cell)

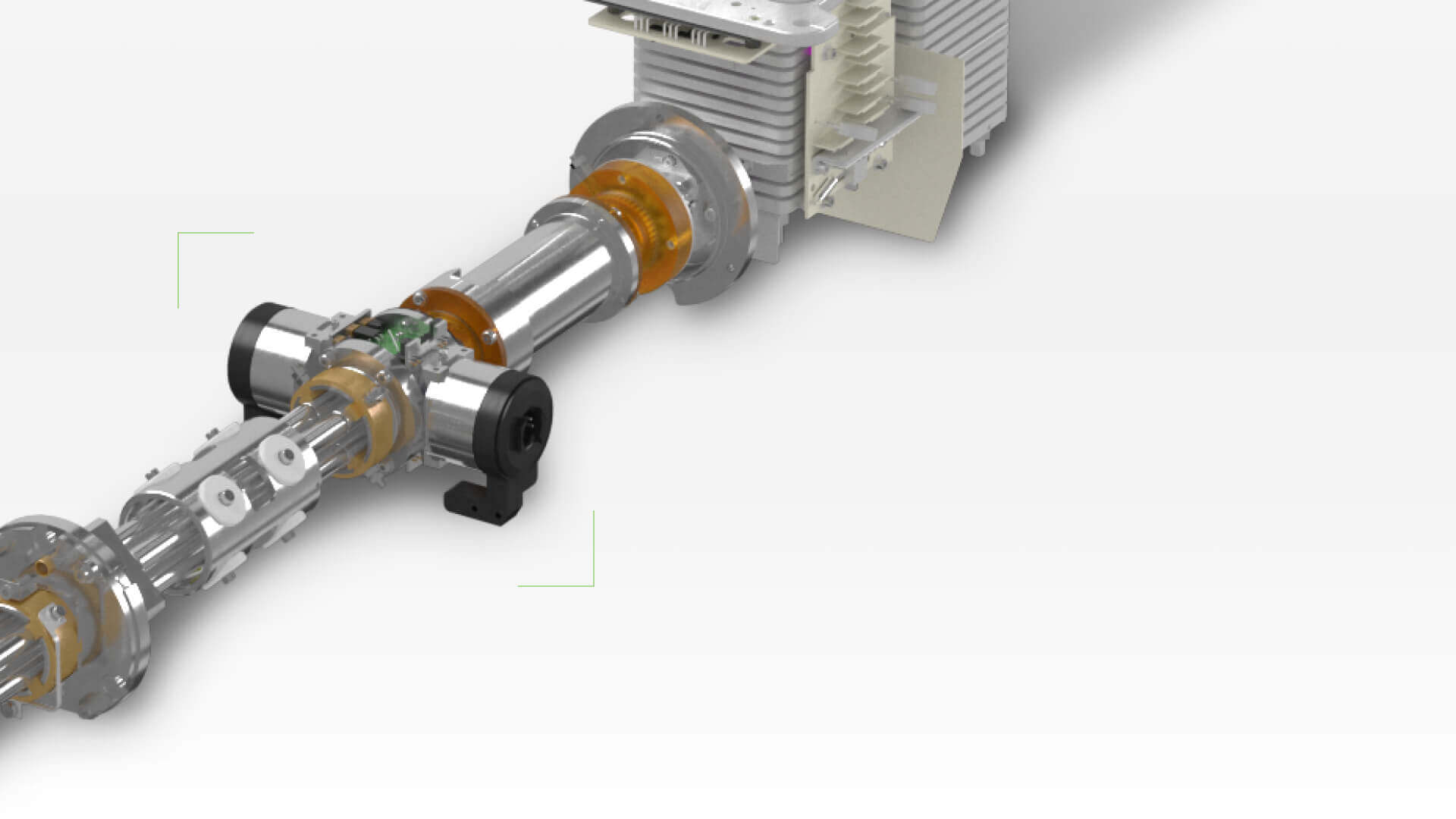

EAD cell

Highly tunable electron activated dissociation (EAD) allows for a range of free electron- based fragmentation mechanisms within one device.

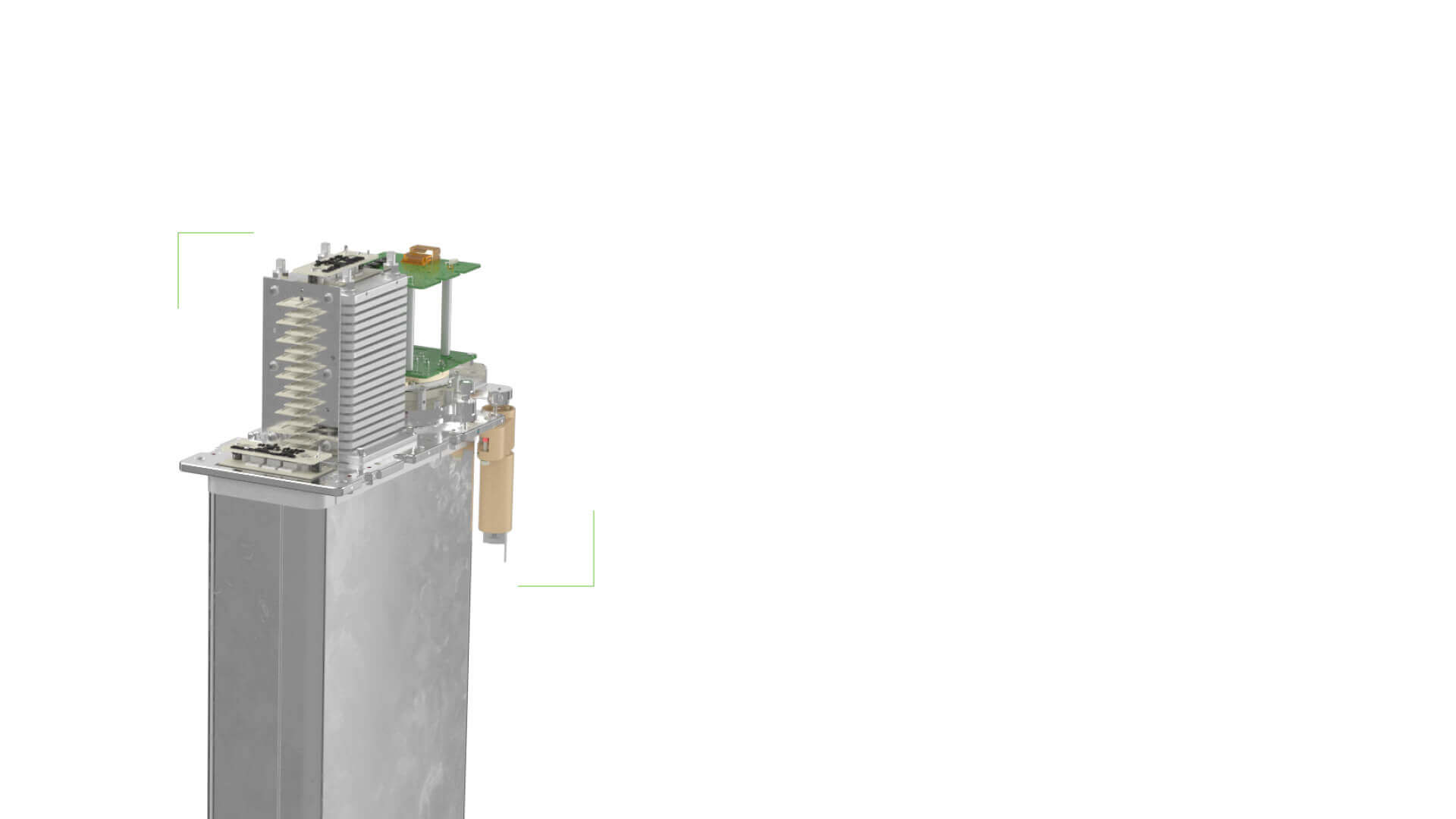

TOF
System - Interior USP (EAD cell)

TOF

N-optic TOF design provides optimal mass accuracy and resolution without compromising sensitivity.

Heated TOF path & drone heaters
Mass Range: 40 to 40 kDa in TOF
Resolution: ≥ 42k at m/z 956
MS/MS Speed: 133Hz
Mass Accuracy: <2 ppm RMS Ext., <1 ppm RMS
Int Positive & Negative LDR:>5 orders Inter-scan LDR

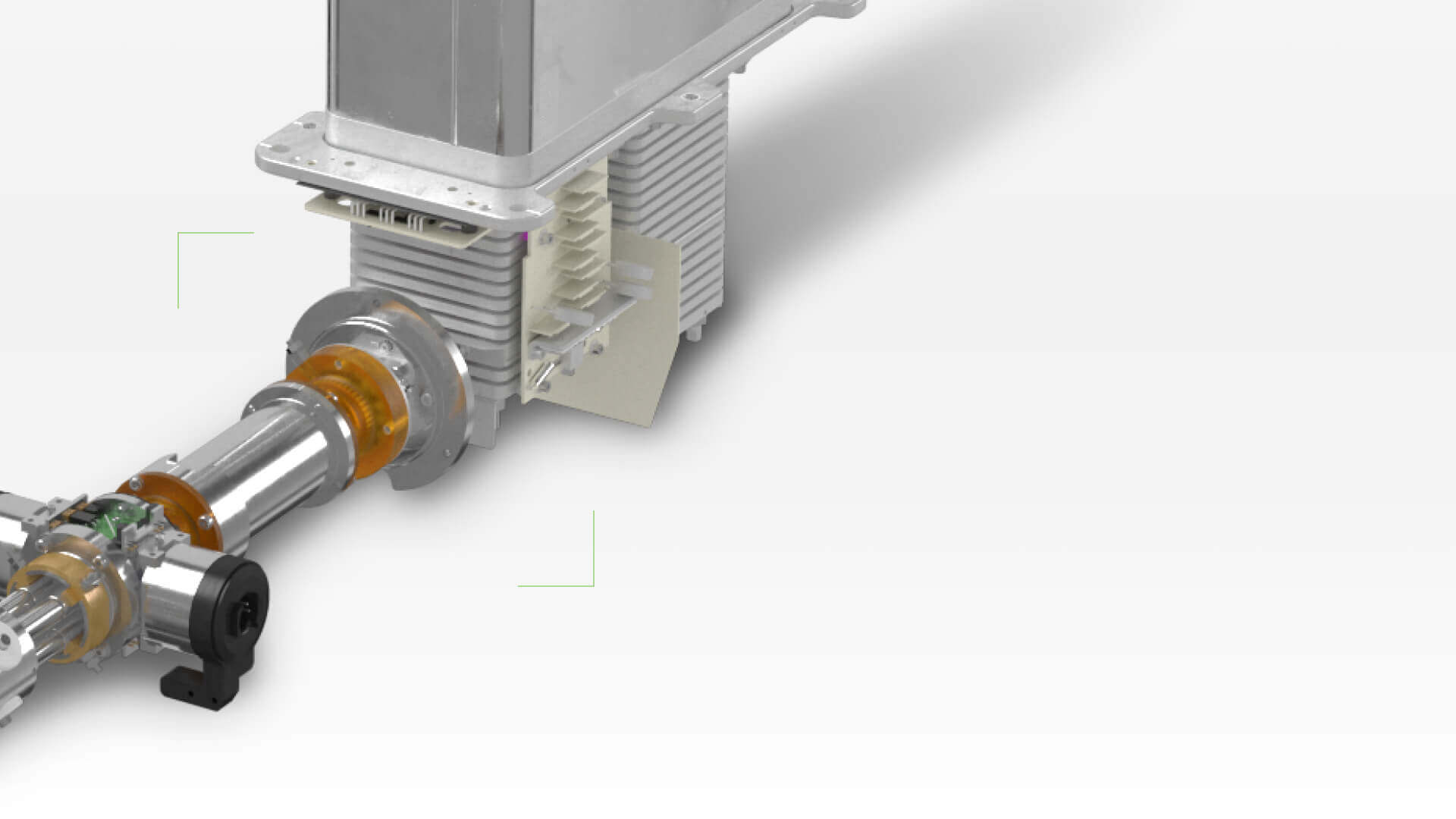

Zeno trap
System - Interior USP (EAD Cell)

Zeno trap

Improved MS/MS duty cycle gain with 5-20X gain in MS/MS sensitivity coupled with either EAD or CID fragmentation

Q0 Design
System - Interior USP (EAD Cell)

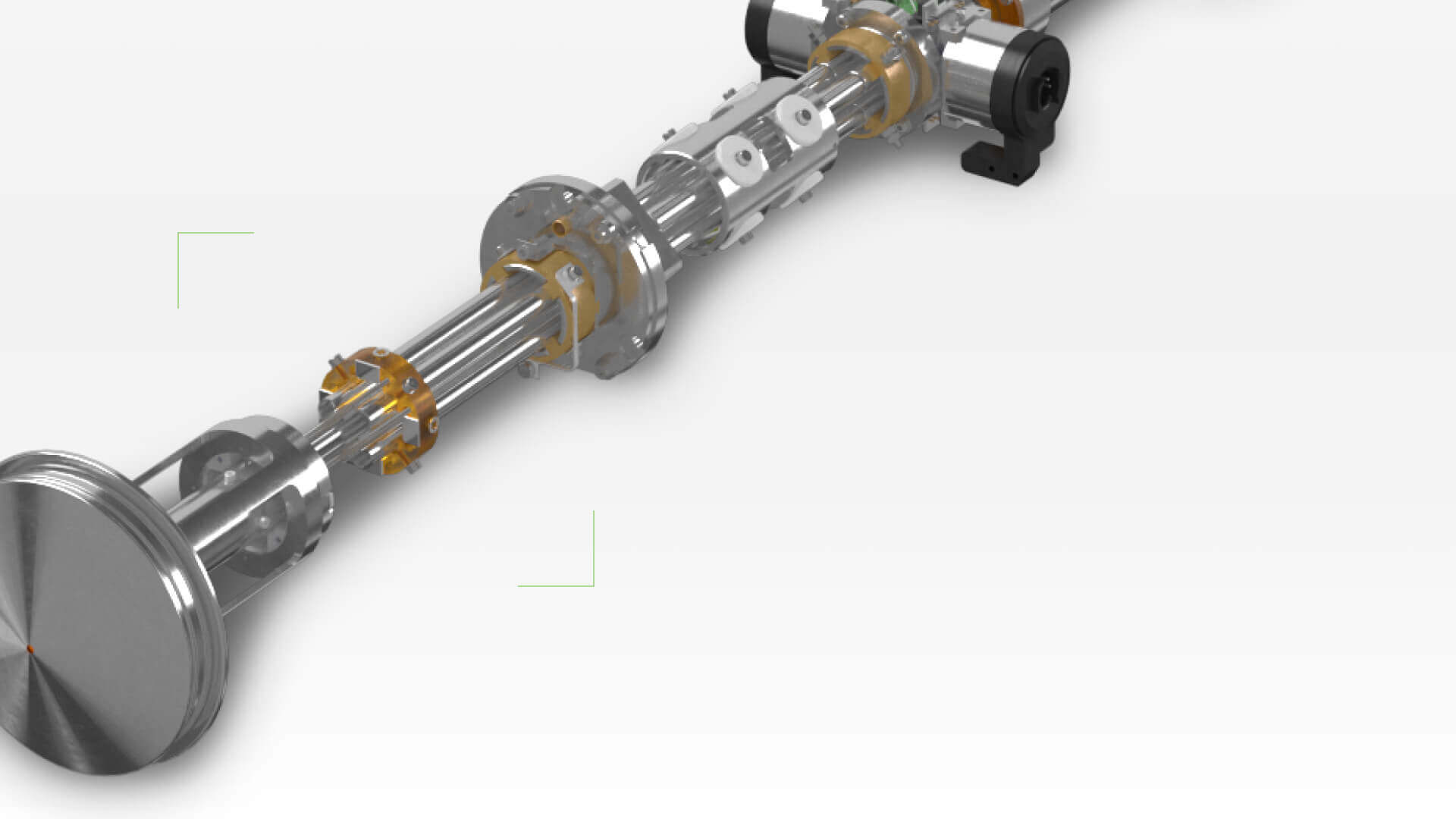

Q0 Design

Improved ion optics design for ion capture and transmission, with easy access for maintenance.

LINAC collision cell
System - Interior USP (EAD Cell)

LINAC collision cell

High drive frequency collision cell provides better ion transmission, higher duty cycle, and improved resolution by focusing ions prior to entering TOF.

EAD cell

Highly tunable electron activated dissociation (EAD) allows for a range of free electron- based fragmentation mechanisms within one device.

TOF

N-optic TOF design provides optimal mass accuracy and resolution without compromising sensitivity.

Heated TOF path & drone heaters
Mass Range: 40 to 40 kDa in TOF
Resolution: ≥ 42k at m/z 956
MS/MS Speed: 133Hz
Mass Accuracy: <2 ppm RMS Ext., <1 ppm RMS
Int Positive & Negative LDR:>5 orders Inter-scan LDR

Q0 Design

Improved ion optics design for ion capture and transmission, with easy access for maintenance.

Zeno trap

Improved MS/MS duty cycle gain with 5-20X gain in MS/MS sensitivity coupled with either EAD or CID fragmentation

LINAC collision cell

High drive frequency collision cell provides better ion transmission, higher duty cycle, and improved resolution by focusing ions prior to entering TOF.

The System Interior
Zoom in
Zoom out

流量

Flow rate
Flow rate

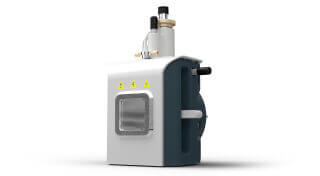

Turbo V source

Turbo Vソース

SCIEX Turbo Vソースは、汚染を抑制して稼働時間を最大化し、広範な流量（5 μL/min～3 mL/min）と化合物種において高感度を維持するよう改良された設計を採用しており、APCIとESIとで迅速なモード変換させることができます。

Optiflow source

Optiflowソース

Turbo Vによる従来の分析フローで期待されるようになった頑健性と簡素さが、高感度のマイクロフローワークフローで体験できるようになりました。インテリジェントプローブと電極の設計によって手動調整が不要となり、1～200 μL/minのワークフローでの線源の最適化が最小限に抑えられます。

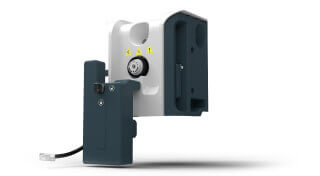

Optiflow Turbo V source
